6. ANTEC HIGH CURRENT PRO 1200W. Vistas Generales. Refrigeración Activa

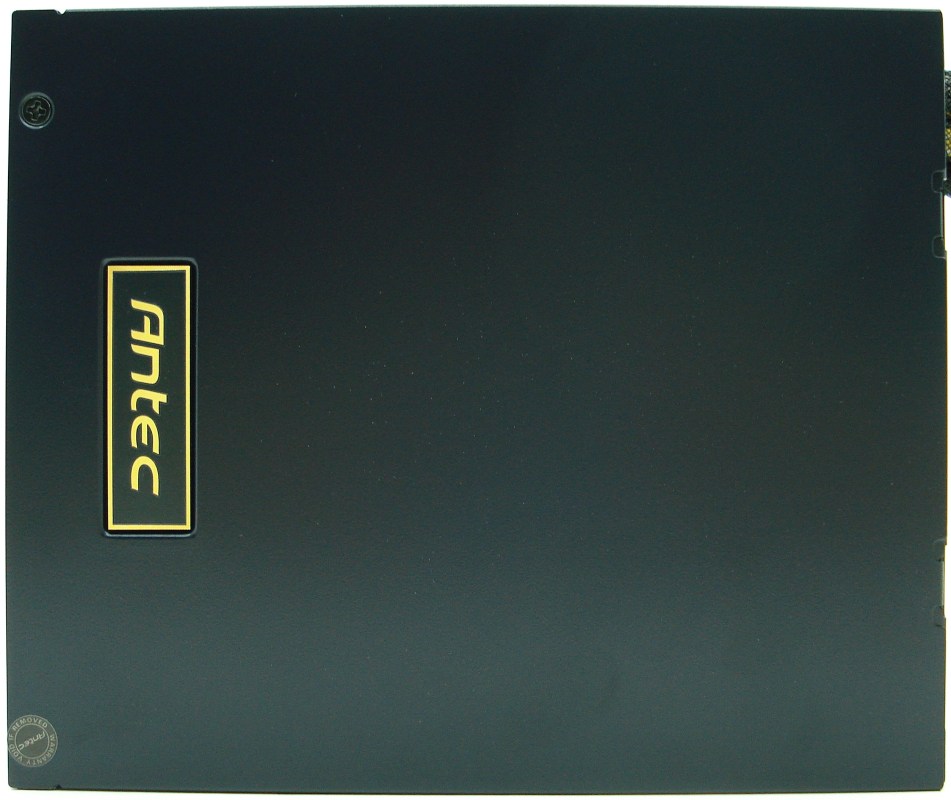

ANTEC HIGH CURRENT PRO 1200W. Vista Inferior
Debido al diseño de refrigeración activa en dirección horizontal, en esta cara inferior no vemos el ventilador instalado en ella. La superficie es totalmente lisa con acceso a 2 tornillos, uno de ellos con la pegatina de la garantía.
Toda ella tan solo se limita a mostrarnos un chapado metálico con la marca del fabricante ANTEC dentro de un marco rectangular, detalle que contrasta con el resto de la cara gracias a su colorido, tirando a dorado.

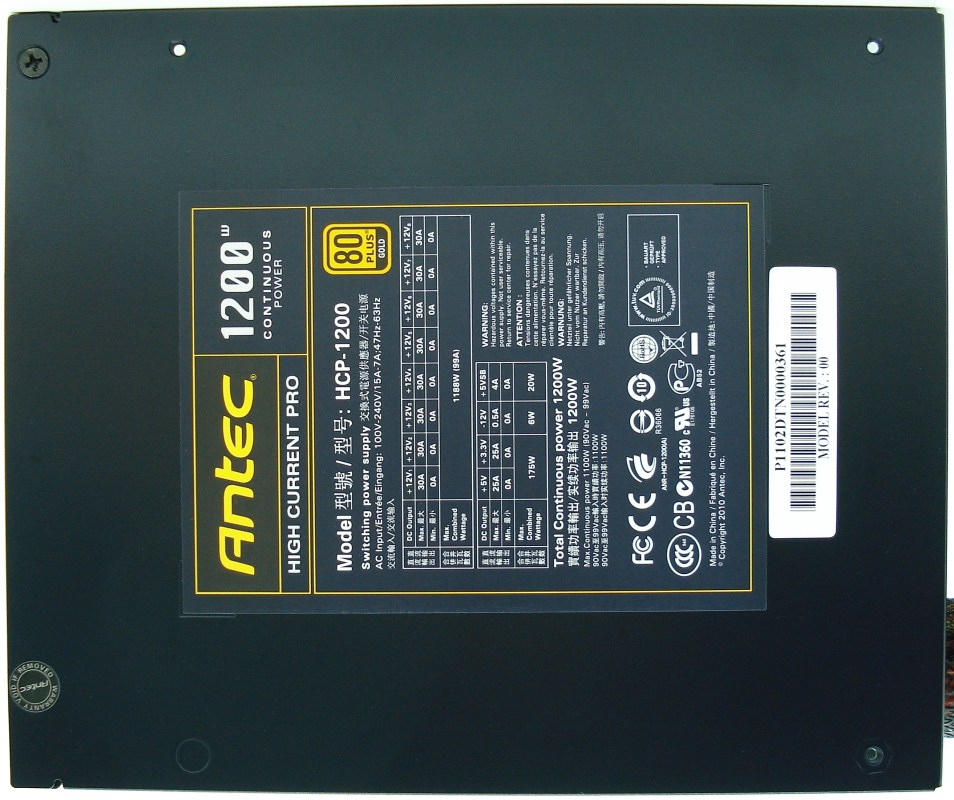

ANTEC HIGH CURRENT PRO 1200W. Vista Superior
Esta vez, la pegatina de las especificaciones técnicas de tensión, potencia y amperaje se sitúan en la parte superior de la fuente, de manera que al instalar la fuente puede que quede escondida según la instalemos, aunque lo mismo ocurre si se coloca en alguno de los 2 laterales.
Además, podemos ver la pegatina con el código de barras de la serie del producto y la revisión del modelo, REV: 00.

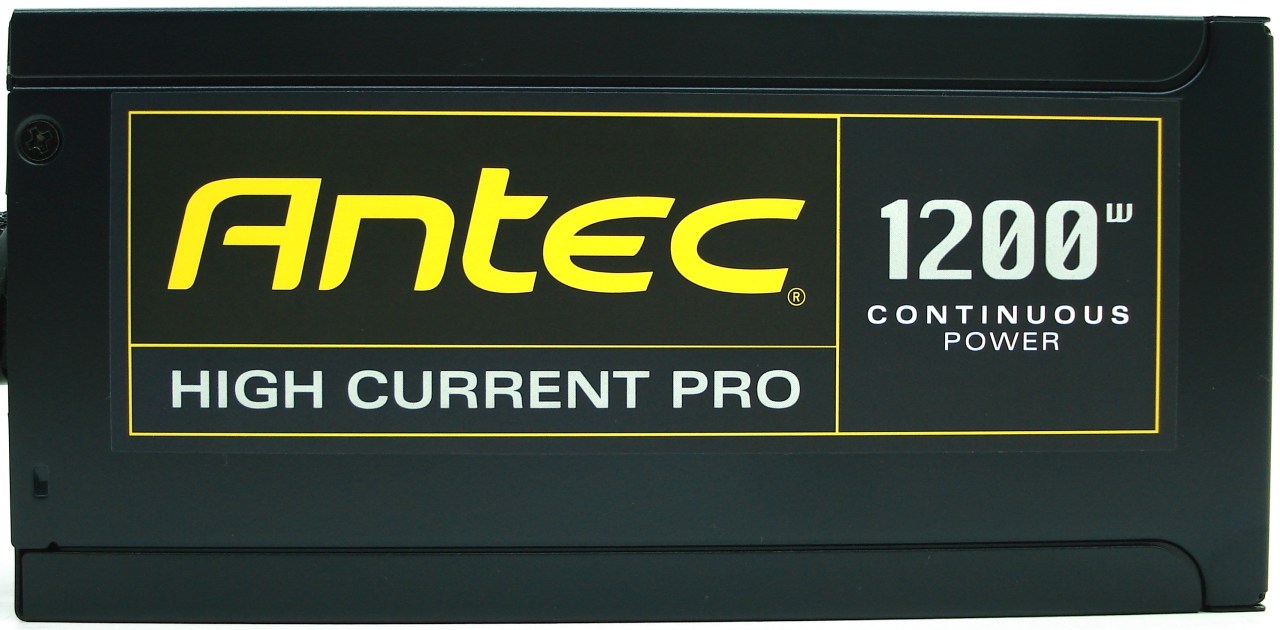

ANTEC HIGH CURRENT PRO 1200W. Vistas Laterales (Iguales)
Ambos laterales de la fuente tienen este mismo aspecto. Por un lado se ve el doble doblaje superior e inferior del perfecto ensamblaje. Por otro lado se asoma una pegatina de grandes dimensiones, con la marca, modelo y potencia continua de 1200W. Se puede acceder a otros 2 tornillos de montaje cerca de la cara delantera.
Refrigeración Activa

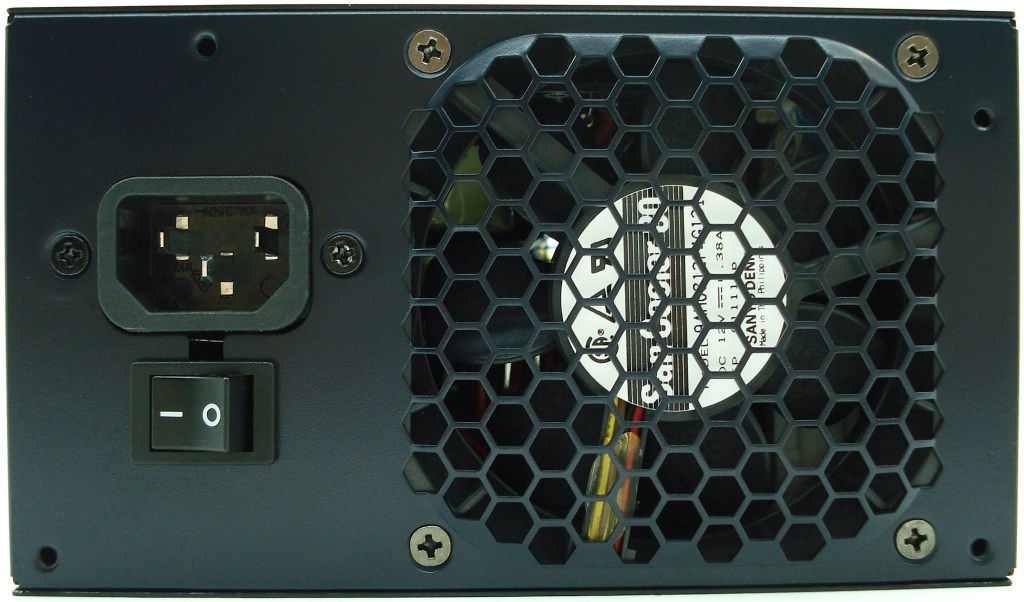

ANTEC HIGH CURRENT PRO 1200W. Vista Trasera. Salida de Aire
Esta es la cara que en diseño asemeja bastante a las clásicas fuentes de alimentación, con la principal característica de servir como zona de montaje del ventilador. Tenemos el típico conector de entrada de CA, y su interruptor de encendido/apagado justo al lado. Posee un enrejado fijo en «panel de abeja» con perforaciones de gran diámetro interior para dejar paso a la actuación de la impulsión de aire por parte del ventilador interior de 8cm, unido a la cara trasera por dentro a través de 4 tornillos de montaje, desmontable por la parte exterior trasera.

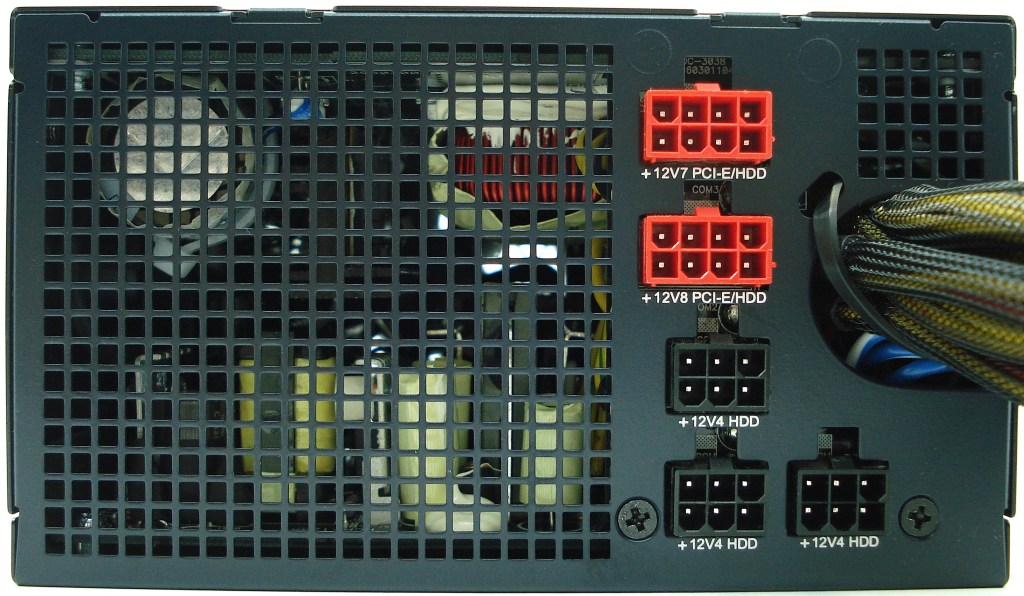

ANTEC HIGH CURRENT PRO 1200W. Vista Delantera. Entrada de Aire. Panel Frontal de Conexiones
La parte delantera combina 3 zonas. Por un lado tenemos un enrejado con perforaciones cuadradas que ocupa aproximadamente el 65% de la superficie de la cara delantera. A través de él se absorbe aire para recircularlo en dirección horizontal por el interior de la fuente, hasta ser expulsado por el ventilador trasero.
A parte tenemos las 2 zonas destinadas al cableado. El nativo, fijado a la fuente con firmes bridas, y el modular, a través de un panel frontal de conexiones, con hasta 5 conectores, distinguibles en 2 grupos, de 8 y 6 pines, para alimentación de tarjetas gráficas (conectores rojos de 8 pines) y para el resto de dispositivos periféricos (conectores rojos de 6 pines).

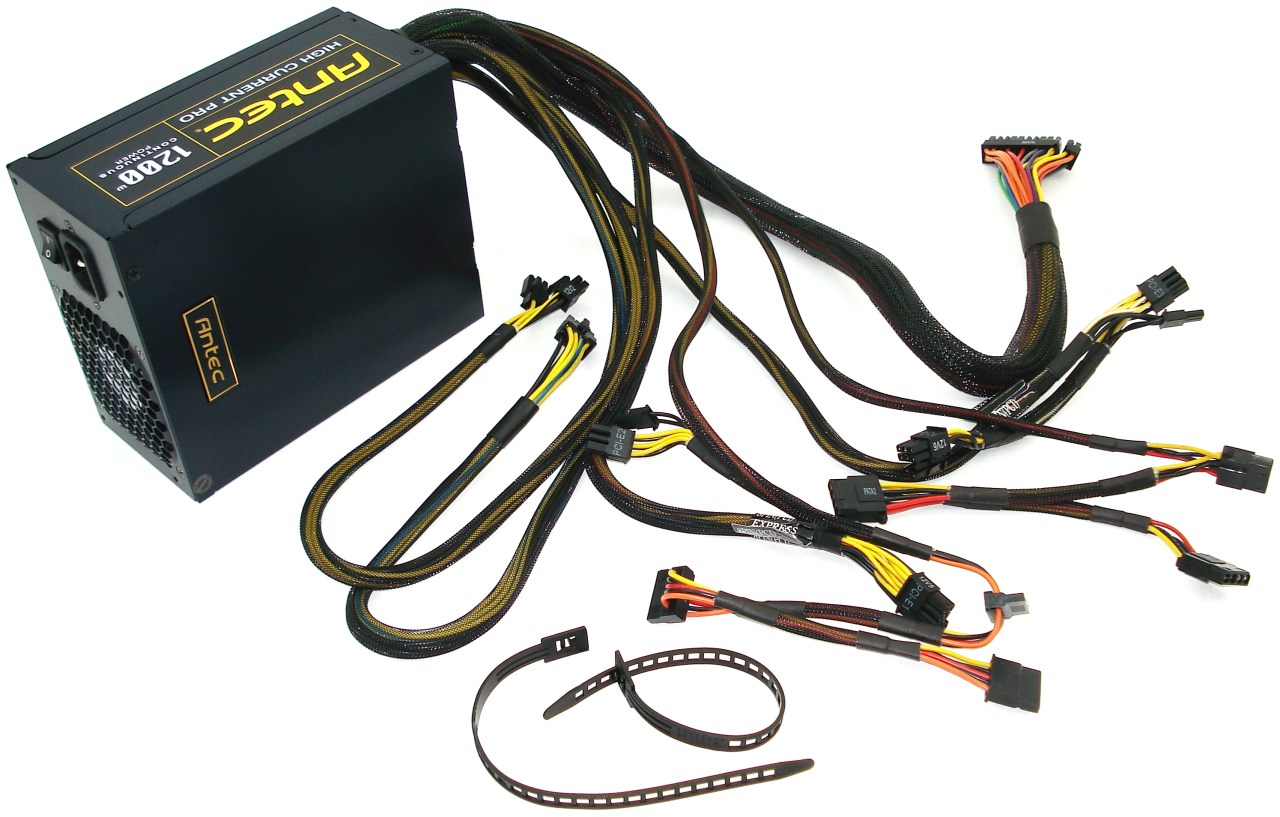

ANTEC HIGH CURRENT PRO 1200W. Fotografía de Exposición de la Fuente VI
La maraña del cableado nativo viene agrupado en 2 grupos, gracias a 2 cinturones de plástico reajustables. Son bastante resistentes aunque algo difíciles de manejar, sobre todo para desprenderlos. Cada cinturón tiene una longitud de 20.5cm. En cambio, todo el cableado modular que viene con la bolsa adjunta, viene recogido individualmente con tiras de alambre forrado en negro. Hubiera sido todo un detalle adjuntar más de estos cinturones de plástico, ya que a veces resulta algo engorroso reagrupar todos los cables en el interior de la torre, y estos cinturones vienen más que pintados para tal fin…
