8. ANTEC HIGH CURRENT PRO 1200W. Detalles II. Cableado Nativo y Modular

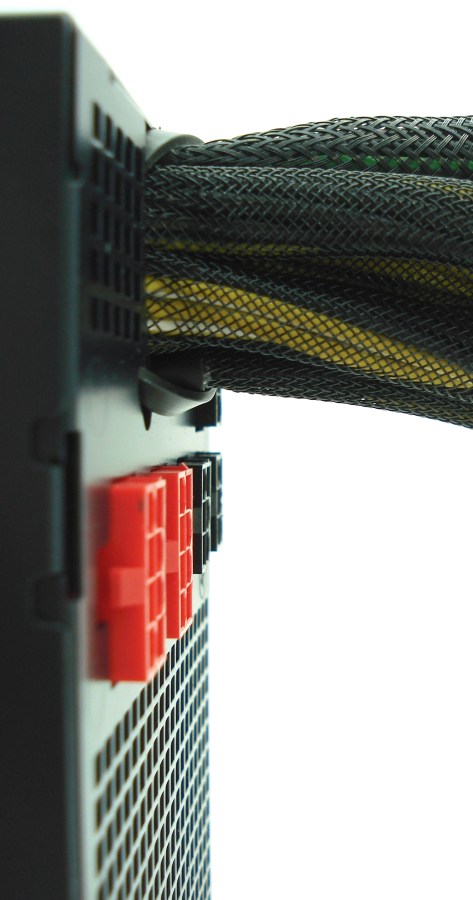

ANTEC HIGH CURRENT PRO 1200W. Vista en Perfil de los Conectores
El cableado nativo está firmemente fijado con una brida gruesa al chapado de la cara delantera, y con doble brida en el interior para refuerzo.
Los conectores del panel frontal de conexiones sobresalen de la superficie plana de la cara delantera unos 4 mm aproximadamente. Se anclan con el molex con una cuña situada en sentido longitudinal. Lo más acertado es montar la fuente de alimentación con dicha cuña en la parte superior, para garantizar mejor firmeza en la conexión conector-molex. Tal como hemos comprobado, dicha conexión es firme y correcta.
Cableado Nativo y Modular

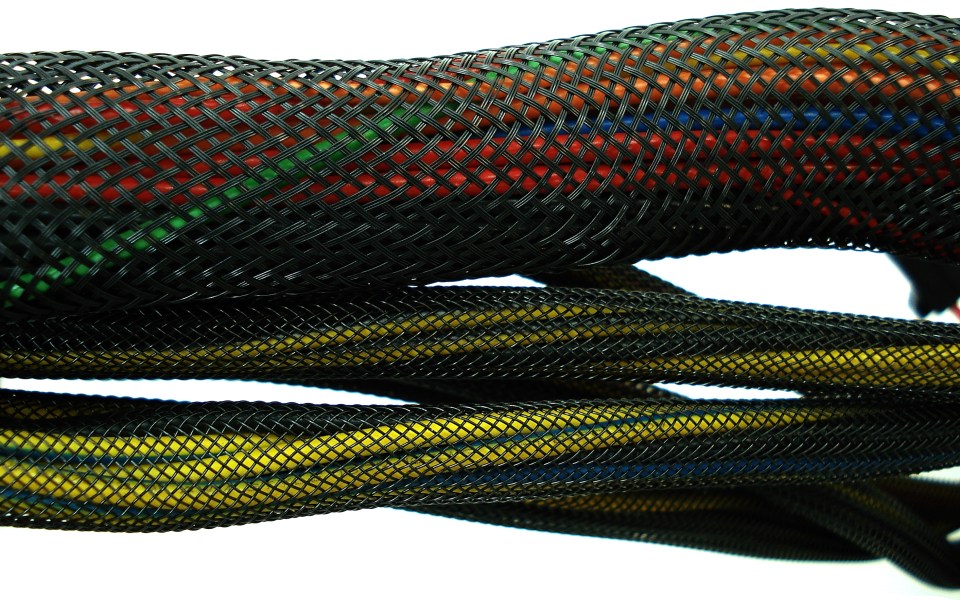

ANTEC HIGH CURRENT PRO 1200W. Detalle Enfundado del Cableado Nativo
Aquí tenemos un detalle del enfundado del cableado en todo su esplendor. Aquí podemos apreciar 2 de los 3 tipos de enfundados empleados, el 3º situado en las puntas entre conectores, éste más robusto. En general, el enfundado más alargado es más flexible que el de los extremos. Esto ayuda a pasar mejor el cableado por el interior de la torre, al mismo tiempo que se aumenta en seguridad en la longitud entre los conectores, con enfundado de mayor espesor y más resistente.

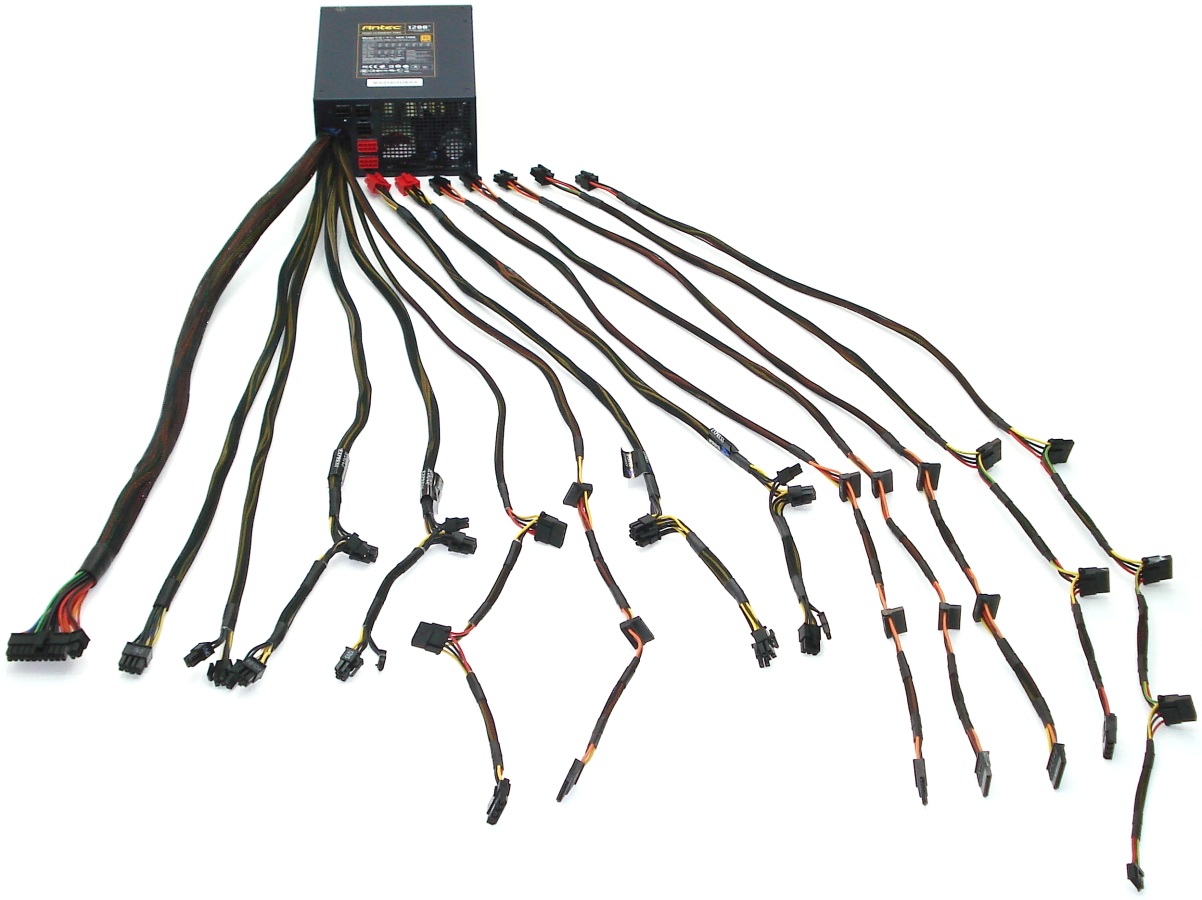

ANTEC HIGH CURRENT PRO 1200W. Fotografía en «Modo Medusa» I

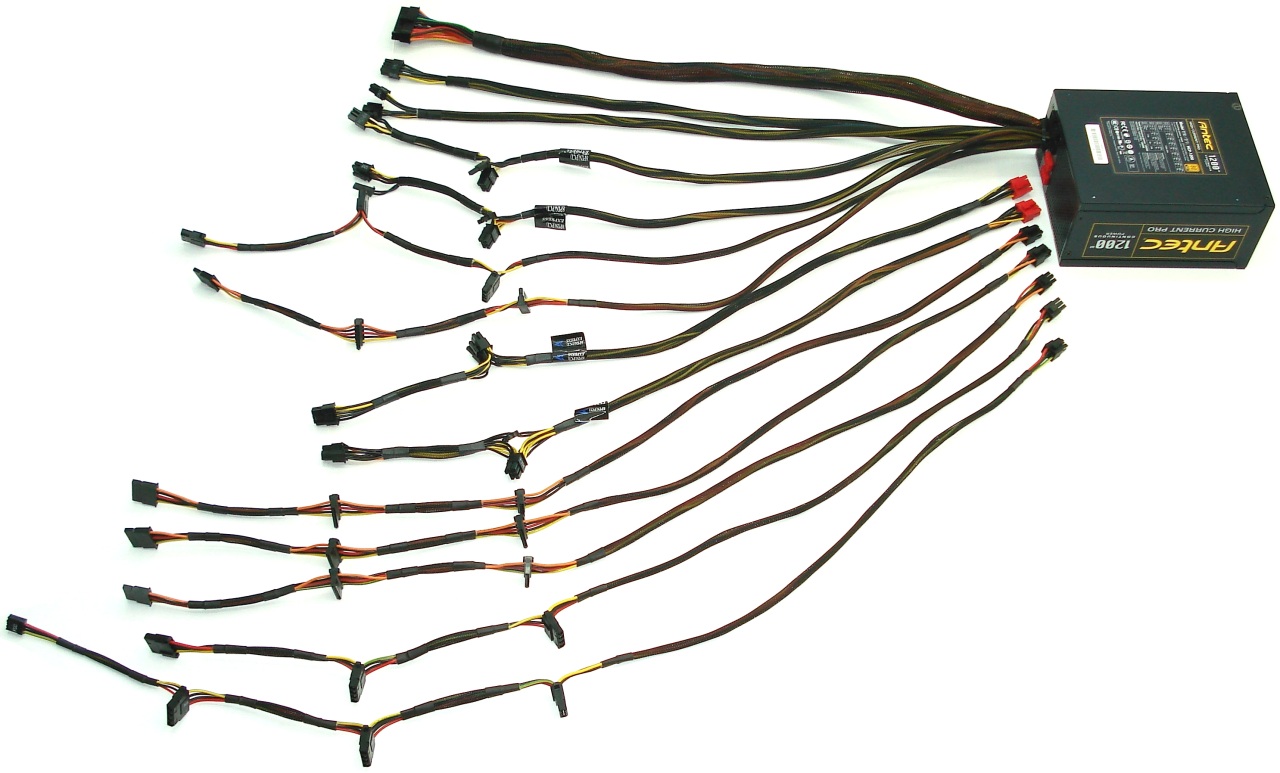

ANTEC HIGH CURRENT PRO 1200W. Fotografía en «Modo Medusa» II
Para finalizar, nos quedan ver los tipos de conectores que nos ofrece la fuente, junto a qué raíles de +12V pertenecen, al igual que las longitudes de cada cableado, todo desglosado en la siguiente lista (podemos verlos en las fotografías superiores, de izquierda a derecha):
Cableado Nativo
- Cableado para placa base con 1 conector de 20 + 4 pines (+12V1). Longitud de 65 cm.
- Cableado para procesador con 1 conector de 4 + 4 pines (+12V2). Longitud de 65 cm.
- Cableado para procesador con 1 conector de 4 + 4 pines (+12V2). Longitud de 65 cm.
- Cableado para tarjetas gráficas con 2 conectores de 6 + 2 pines (+12V5). Longitud de 55 cm + 15 cm.
- Cableado para tarjetas gráficas con 2 conectores de 6 + 2 pines (+12V6). Longitud de 55 cm + 15 cm.
- Cableado para periféricos con 3 conectores molex de 4 pines (+12V1). Longitud de 55 cm + 15 cm + 15 cm.
- Cableado para periféricos con 3 conectores SATA (+12V1). Longitud de 55 cm + 15 cm + 15 cm.
Cableado Modular
- Cableado para tarjetas gráficas con 2 conectores de 6 + 2 pines (+12V7). Longitud de 55 cm + 15 cm.
- Cableado para tarjetas gráficas con 2 conectores de 6 + 2 pines (+12V8). Longitud de 55 cm + 15 cm.
- Cableado para periféricos con 3 conectores SATA (+12V1). Longitud de 55 cm + 15 cm + 15 cm.
- Cableado para periféricos con 3 conectores SATA (+12V1). Longitud de 55 cm + 15 cm + 15 cm.
- Cableado para periféricos con 3 conectores SATA (+12V1/+12V7). Longitud de 55 cm + 15 cm + 15 cm.
- Cableado para periféricos con 3 conectores molex de 4 pines (+12V1/+12V8). Longitud de 55 cm + 15 cm + 15 cm.
- Cableado para periféricos con 3 conectores molex de 4 pines + 1 conector Floppy (+12V1) Longitud de 55 cm + 15 cm + 15 cm + 15 cm.

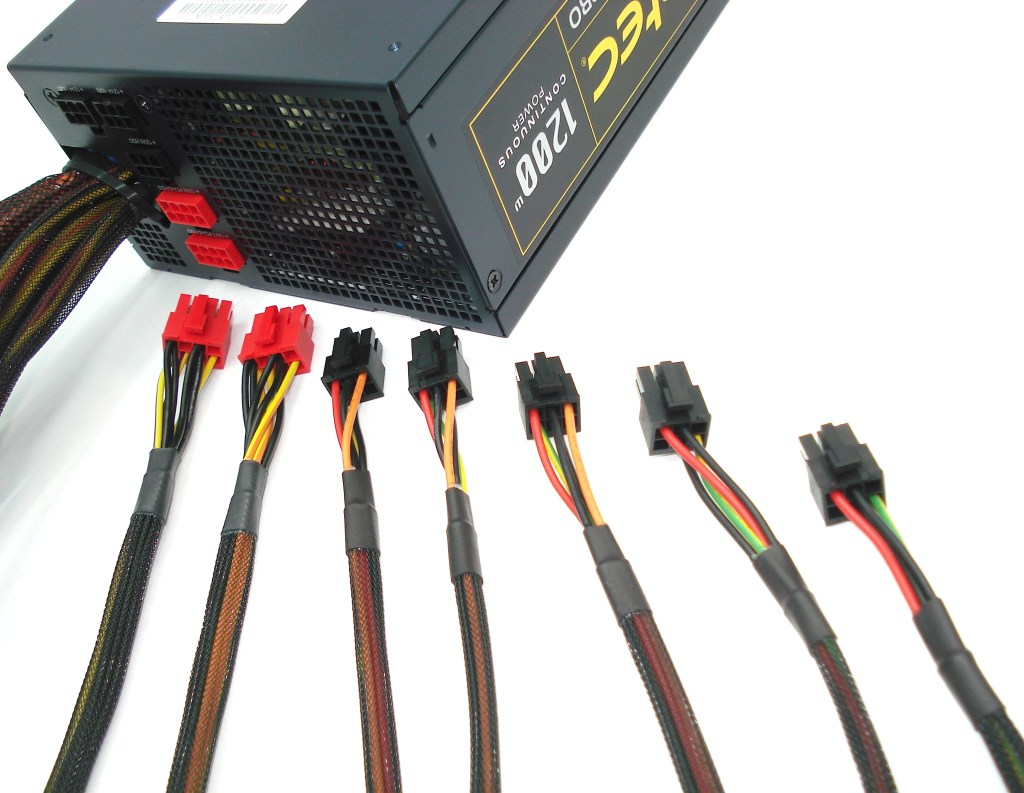

ANTEC HIGH CURRENT PRO 1200W. Detalle Conectores para Panel Frontal
El panel frontal de conexiones posee 5 conectores que podremos combinar con los 7 cables adjuntos, según nos convenga. En concreto podremos obviar 2 de los conectores con molex negro, o bien los 2 de molex rojo. Podremos usar los conectores rojos de 8 pines, con cualquiera de los molex negros de 6 pines, ya que son compatibles; los 2 conectores rojos ofrecen las 3 tensiones de +3.3V, +5V y +12V, al igual que la conexiones negras. Este diseño de conectividad garantiza la máxima flexibilidad posible.
Esto has sido todo el recorrido de la fuente. Pasamos ahora a nuestros apartados de test…
