9. ANTEC HIGH CURRENT PRO 1200W. Test de Tensiones, Téster y Polímetro. Test de Estabilidad por Software
Entorno de pruebas
Para realizar nuestras pruebas hemos optado de nuevo por usar un téster del fabricante Antec así como un polímetro. Hemos hecho pruebas de toma de datos sobre 3 niveles de carga en cada una de las tensiones de salida de Corriente Continua (CC), además de la tensión de «Stand By» de +5VSB, así como la tensión de -12V. Este es el entorno de pruebas…
- Torre: Antec Dark Feed DF-85. (Fuente de alimentación montada en la parte inferior) (ya analizada en islaBit aquí)
- Fuente de alimentación: ANTEC HIGH CURRENT PRO 1200W (HCP-1200), 80Plus Gold (estando de análisis en islaBit)
- Placa Base: Gigabyte GA-890GPA-UD3H (análisis en islaBit en breve)
- Procesador: AMD Phenom II x3 730 Black Edition, 2800MHz
- Disipador CPU: Noctua NH-C14 (ya analizado en islaBit aquí)
- Memoria RAM: Mushkin Redline 996997 DDR3, 2×4GB CL9 a 1.65V (ya analizada en islaBit aquí)
- Tarjetas Gráficas: XFX Nvidia Geforce 9800 GTX, 512MB
- Disipador Tarjeta Gráfica: Prolimatech MK-13 (ya analizado en islabit aquí)
- Tarjeta de Sonido: Creative X-Fi Fatal1ty Champions Series con Rack
- Tarjeta de TV Dual Hauppauge PCI Nova T-500
- Grabadora DVD: LG con conector PATA
- Panel de controlador de revoluciones: Aerocool Touch-1000 (ya analizado en islabit aquí)
- Disco duro 1: Western Digital SATAII, 1TB
- Disco duro 2: Western Digital SATAII, 1TB
- Disco duro 3: Western Digital SATAII, 500GB
- Disco duro 4: Western Digital SATAII, 500GB
- Nº de Ventiladores totales de 12-14cm: 11
Test de Tensiones Inicial con Téster Antec

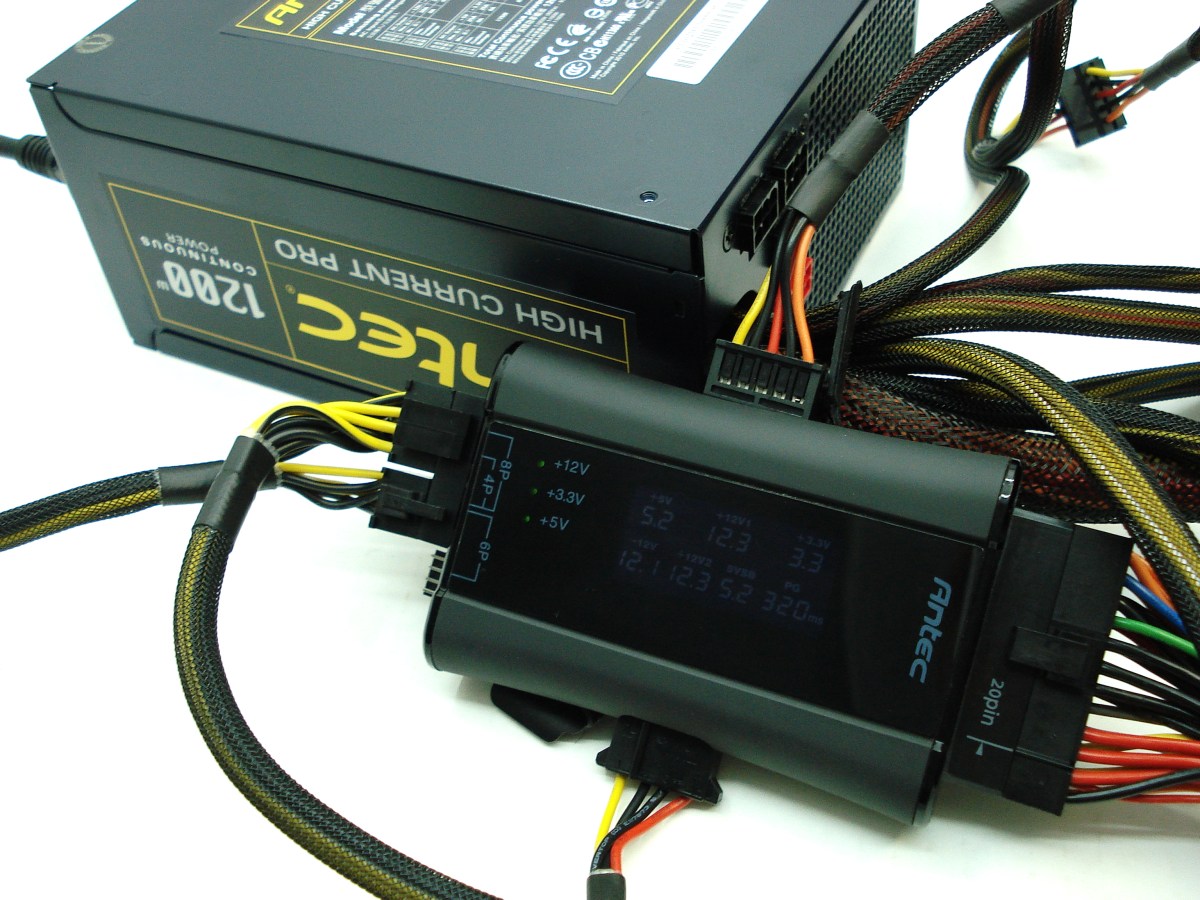

ANTEC HIGH CURRENT PRO 1200W. Prueba Tensiones con Téster Antec
Prueba en carga baja, fuente de alimentación conectada directamente al téster. Las tensiones de salida son las que se muestran en la pantalla del téster, con todas las mediciones de tensión más que correctas. La medición de las tensiones de +12V se sitúa con 12.3V, algo subido con +0.3V más de la referencia. Generalmente suele ocurrir esto cuando testeamos las fuentes «peladas», siendo habitual estabilizarse con mayor precisión a los 12V cuando conectamos todos los dispositivos a ella.
Veamos qué ocurre con los 3 niveles de carga con mediciones tomadas directamente desde nuestro polímetro…
Test de Tensiones a Triple Carga con Polímetro

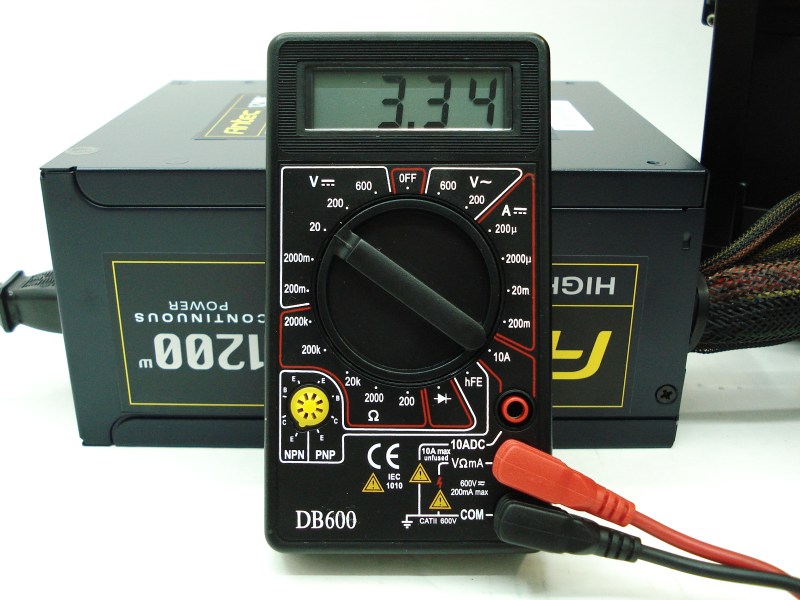

ANTEC HIGH CURRENT PRO 1200W. Prueba con Polímetro. Tensión de +3.3V

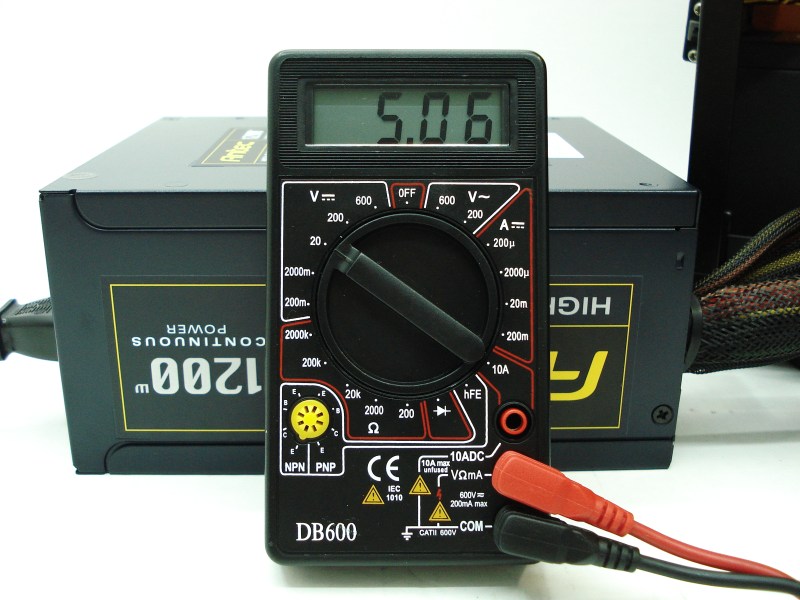

ANTEC HIGH CURRENT PRO 1200W. Prueba con Polímetro. Tensión de +5V

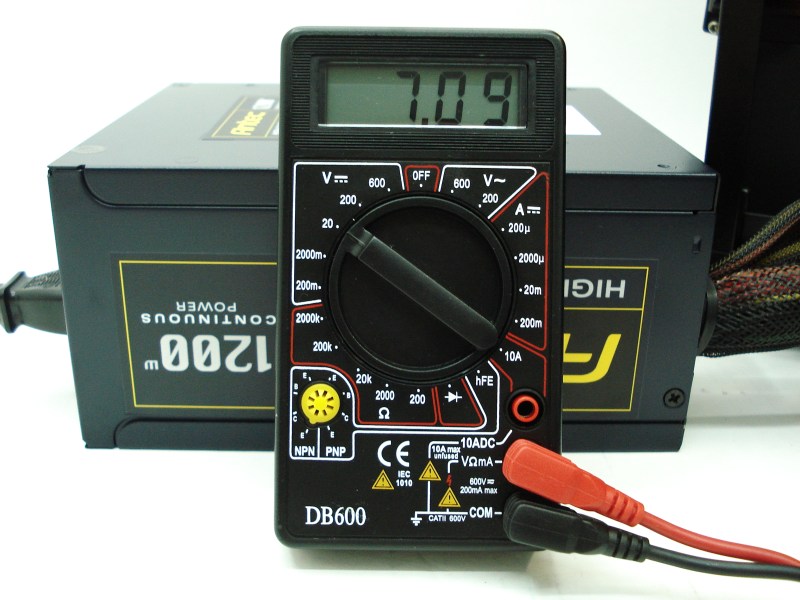

ANTEC HIGH CURRENT PRO 1200W. Prueba con Polímetro. Tensión de +7V (+12V1 – 5V)

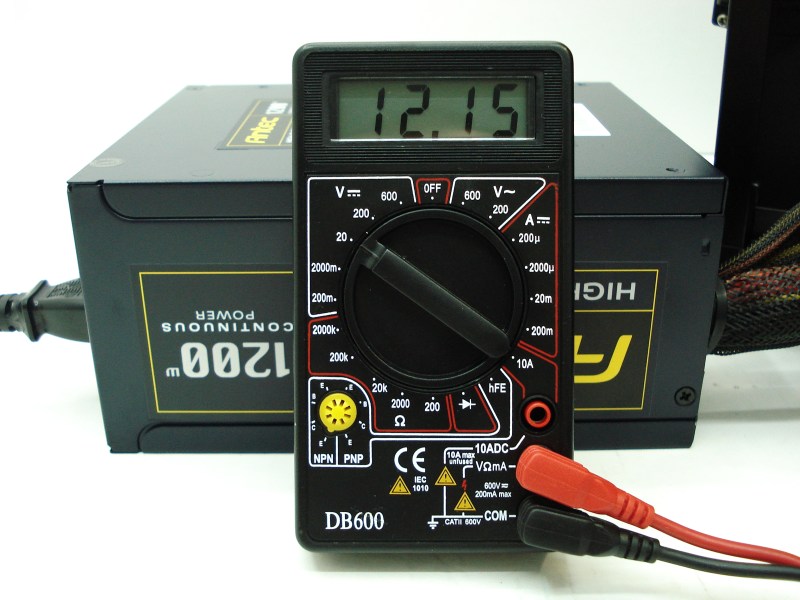

ANTEC HIGH CURRENT PRO 1200W. Prueba con Polímetro. Tensión de +12V1
Tal como vemos, todos los valores en carga baja ya de entrada están bastante cercanos a los valores de referencia. Si al entrar en cargas elevadas, estos valores no varían demasiado, tendremos ante nosotros una fuente muy estable en tensiones de salida. Tal como veremos en la tabla elaborada, así ocurre con las 3 tensiones principales, muy correctas, casi clavadas a las de referencia.

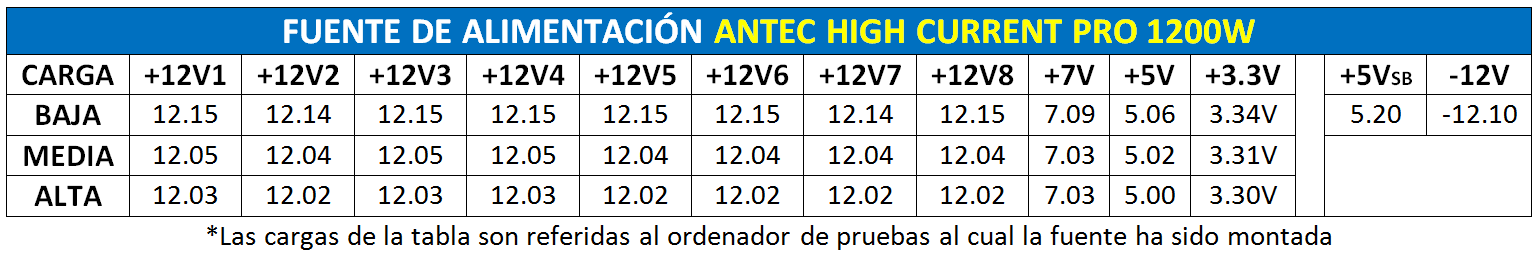

ANTEC HIGH CURRENT PRO 1200W. Tabla de Tensiones
En general, cuanto más cargamos la fuente, más se acercan las tensiones a los valores de referencia, esta vez de forma extraordinaria. Tal como podemos apreciar en la tabla elaborada, todos los valores están dentro del rango que se considera correcto (éste varía según tensión, entre ±0.5V y ±1.0V), y muy cercanas a los valores de referencia. Con ello, comprobamos la estabilidad de la fuente respecto a las tensiones. Recordad que si conseguimos unas tensiones planas, obtendremos también intensidades de corriente planas y eso es lo que conviene para mantener bien «sanos» los dispositivos conectados a la fuente. Con la HCP-1200 hemos comprobado una sobresaliente estabilidad en las tensiones gracias a las indicaciones de nuestro polímetro.
Veamos si ocurre lo mismo con el test con software…
Test de Estabilidad con Software OCCT

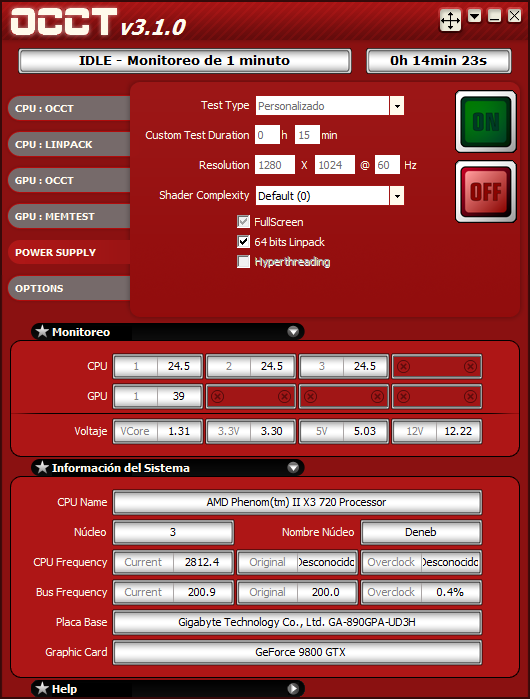

ANTEC HIGH CURRENT PRO 1200W. Captura Inicio Acción del OCCT
Hemos realizado nuestra prueba de 15 minutos para determinar la estabilidad por software de nuestra fuente de pruebas. Tenemos que tener presente siempre la limitación de este software a la hora de elaborar sus gráficos de tensiones. Desgraciadamente, el OCCT solo puede testear el voltaje de +12V del raíl número 1, que es el que alimenta a la placa base. Este software es ideal para fuentes de un solo raíl de +12V. Sería magnífico disponer de un software que mediante algún mecanismo pudiésemos testear todos los raíles de +12V sin demasiadas «florituras». De momento, nos seguimos conformando con este programa.

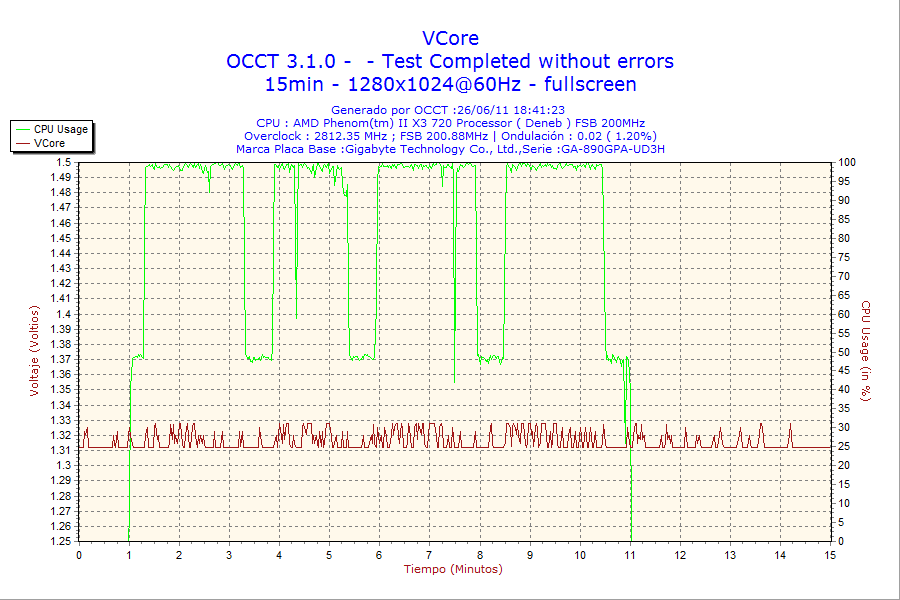

ANTEC HIGH CURRENT PRO 1200W. Prueba Carga Vcore 1.30V

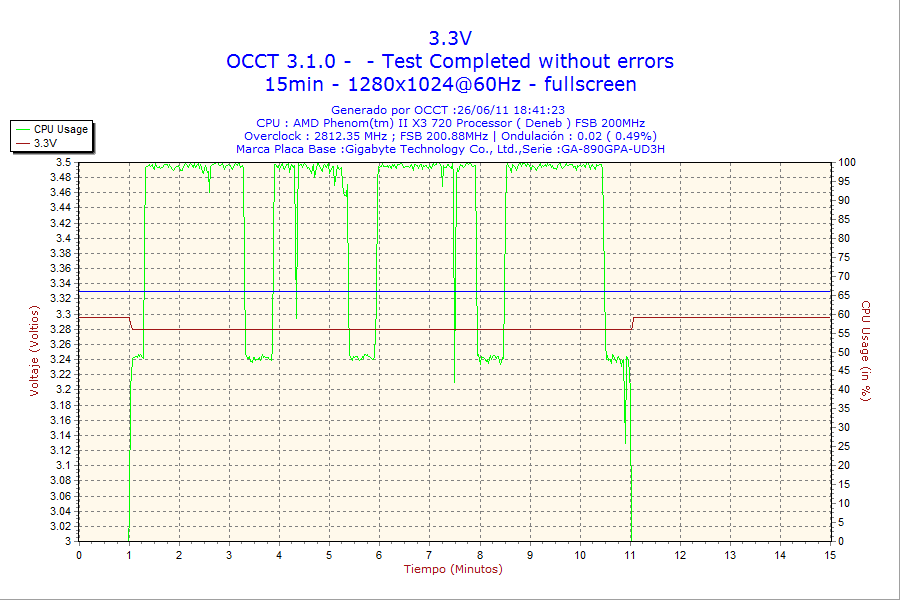

ANTEC HIGH CURRENT PRO 1200W. Prueba Carga Tensión 3.3V
La tensión varía entre los 3.30V y 3.28V, manteniendo una extraordinaria planeidad cuanto más cargado se encuentra el sistema. El rango de variación de la tensión de 0.02V es bastante bueno, sin ningún salto brusco. En este caso, la tensión baja esos -0.02V por debajo de los +3.3V, pero conservando un valor más que aceptable.

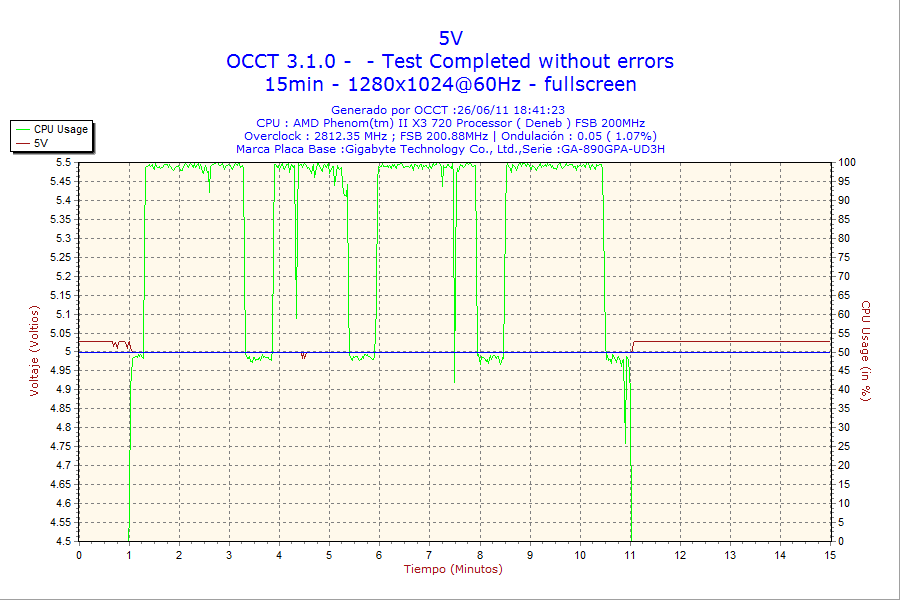

ANTEC HIGH CURRENT PRO 1200W. Prueba Carga Tensión 5V
Aquí, la tensión varía entre los 5.03V hasta los 5.00V, clavando de forma exagerada el valor a los +5V justos, cuanto más cargado se encuentra el sistema. Vemos una pequeña fluctuación puntual de un pico decreciente en el minuto 4 y medio de muy poca importancia, bajando el valor hasta los 4.98V durante unos 5 segundos (-0.02V).
Hasta ahora, las tensiones de +3.3V y +5V que ofrece la fuente se han comportado de forma extraordinaria, más planas y estables de lo que en un principio cabría esperar. Veamos qué ocurre con la tensión de +12V…

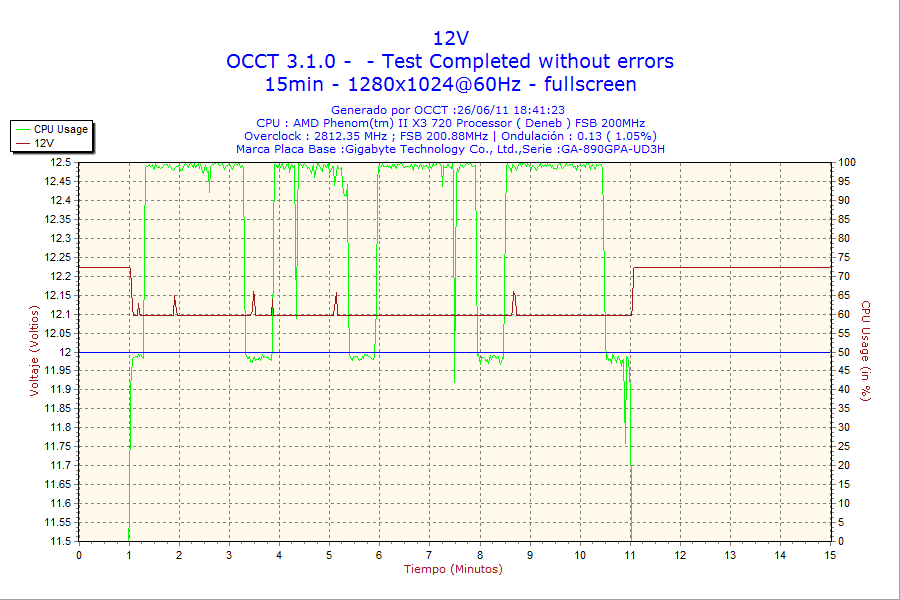

ANTEC HIGH CURRENT PRO 1200W. Prueba Carga Tensión 12V
Como es lógico, la tensión de +12V sufre mayor salto al ser la de mayor valor. Cuando el sistema entra en carga la tensión varía entre los 12.23V hasta los 12.10V, casi clavando el valor de referencia de +12V. En el gráfico se ven varios picos crecientes de aproximadamente 0.04V, picos bastante despreciables para esta tensión en cuestión. En general, mantiene una planeidad muy aceptable en la línea de los 12.10V.
Si agrupamos las 3 diferencias o saltos entre rangos de las 3 tensiones principales de salida de CC, quedarían de la siguiente forma:
- +3.3V: diferencia en el rango de 0.02V.
- +5.0V: diferencia en el rango de 0,03V ( pico decreciente de 0.02V, total de 0.05V).
- +12V: diferencia en el rango de 0.13V.
Estos valores nos gustan y mucho, siendo un comportamiento sobresaliente de la HCP-1200 con el software OCCT. Cuanto menor sea el rango de variación entre los saltos mayor estabilidad tienen las tensiones, y a su vez, deben estar muy cercanas a las referencias respectivas (por arriba o por debajo de ellas). En este caso, la fuente cumple sobradamente con la estabilidad de dichas tensiones.
